Cẩu Trục Là Gì? Phân Loại, Cách Chọn và Ứng Dụng Thực Tế
🎧
Nghe bài viết — Giọng đọc AI

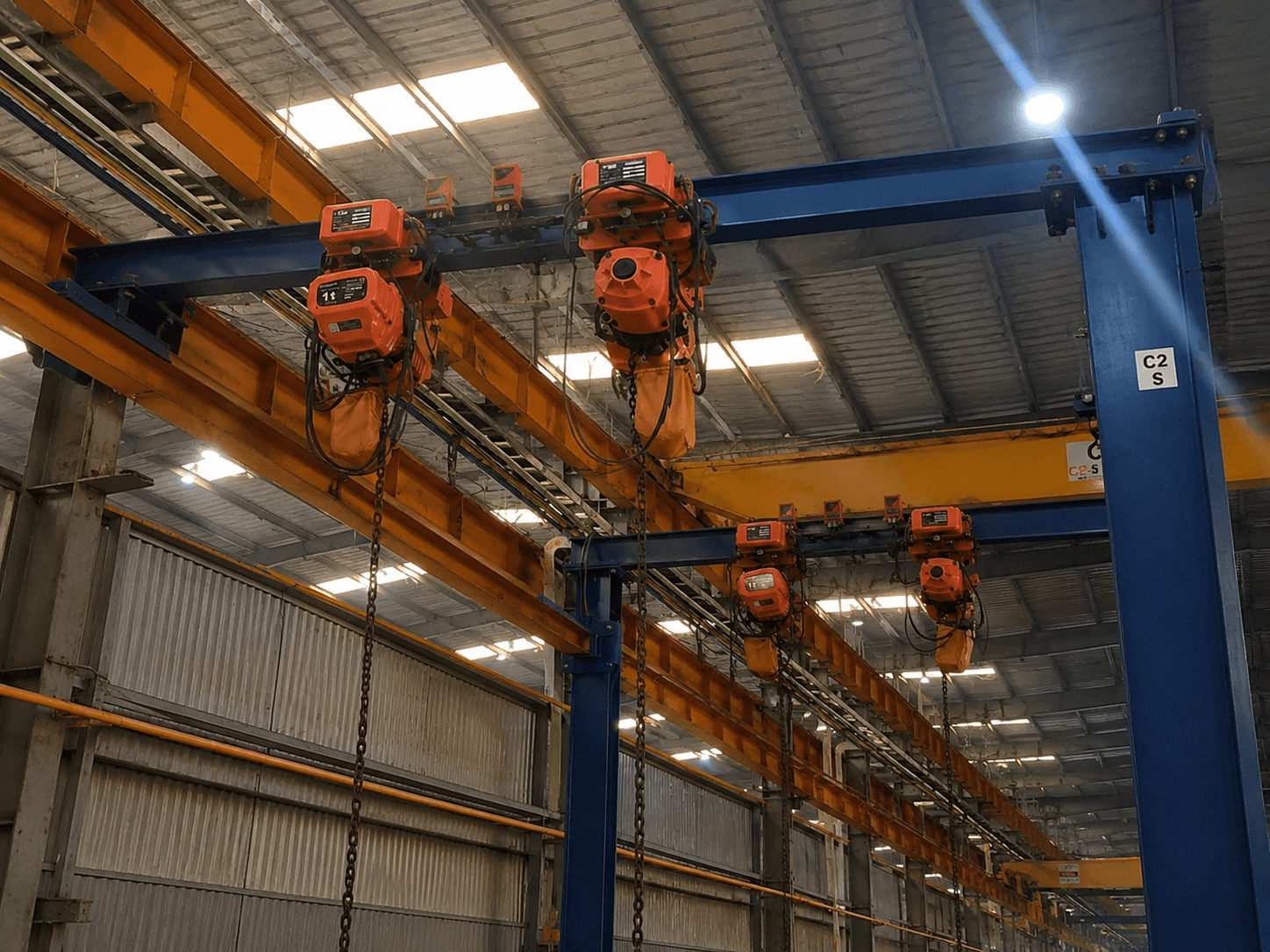

Cẩu trục là thiết bị nâng hạ công nghiệp di chuyển tải trọng theo phương ngang lẫn phương đứng, được lắp cố định hoặc di động trên ray/dầm trong nhà xưởng, nhà máy hay công trình xây dựng. Nếu bạn đang cần nâng tải từ vài trăm kilogram đến hàng chục tấn — và cần lặp lại thao tác đó hàng trăm lần mỗi ngày — thì cẩu trục là giải pháp an toàn, nhanh và tiết kiệm nhân công hơn bất kỳ phương pháp thủ công nào. Bài viết này tổng hợp đầy đủ: định nghĩa, phân loại, thông số cần biết, cách chọn đúng nhu cầu và lịch bảo trì chuẩn ngành.
Cẩu trục là gì và hoạt động theo nguyên lý nào?
Cẩu trục (tiếng Anh: overhead crane / bridge crane) là hệ thống nâng hạ gồm ít nhất ba cơ cấu: cơ cấu nâng hạ tải (pa lăng cáp hoặc xích điện), cơ cấu di chuyển xe con (dọc theo dầm ngang) và cơ cấu di chuyển cầu (dọc theo ray chạy dọc nhà xưởng). Ba chuyển động này phối hợp cho phép đưa tải đến bất kỳ vị trí nào trong vùng phục vụ mà không cần người leo cao hay dùng kích tay.
Nguyên lý hoạt động cơ bản: motor điện dẫn động hộp giảm tốc → quay tang cáp/xích → nâng móc tải. Tốc độ nâng tiêu chuẩn từ 2 đến 10 m/phút tùy tải trọng và cấp sử dụng (FEM/ISO). Dòng điện sử dụng: 380V 3 pha cho hầu hết ứng dụng công nghiệp; chỉ dùng 220V 1 pha cho cẩu mini tải ≤ 1 tấn trong xưởng nhỏ.
Chu kỳ làm việc (ED%) được tính theo chuẩn FEM/ISO trong chu kỳ 10 phút: ED 25% tương đương 2,5 phút chạy liên tục rồi nghỉ; ED 40% phù hợp nhà máy sản xuất liên tục. Chọn sai ED dẫn đến motor quá nhiệt, cháy cuộn dây — đây là nguyên nhân hỏng hóc số 1 tại công trường Việt Nam.
Phân loại cẩu trục phổ biến tại Việt Nam
Thị trường Việt Nam hiện lưu hành nhiều kiểu loại cẩu trục khác nhau. Dưới đây là phân loại theo kết cấu dầm — yếu tố quyết định tải trọng và khẩu độ:
- Cẩu trục dầm đơn (single girder): Tải 0,5 – 20 tấn, khẩu độ 5 – 28 m. Phù hợp nhà xưởng vừa, chi phí đầu tư thấp hơn dầm đôi 20–30%.
- Cẩu trục dầm đôi (double girder): Tải 5 – 500 tấn, khẩu độ đến 35 m. Dành cho nhà máy cơ khí nặng, luyện kim, đóng tàu.
- Cẩu trục bán cổng (semi-gantry): Một phía chạy trên ray nền, phía kia trên ray cao. Dùng khi một bên xưởng không có cột đỡ.
- Cẩu trục cổng đôi (gantry crane): Cả hai phía chạy trên ray nền. Phổ biến ngoài bãi cảng, xưởng ngoài trời, kho container.
- Cẩu trục beo (jib crane): Tải 0,25 – 5 tấn, bán kính hoạt động 2 – 6 m. Lắp tại một cột hoặc gắn tường, phù hợp vị trí làm việc cố định trong xưởng cơ khí.
- Cẩu trục monorail (ray đơn): Di chuyển theo một ray thẳng hoặc cong, thường dùng trong dây chuyền lắp ráp ô tô, chế biến thực phẩm.
Ngoài kết cấu, cẩu trục còn được phân theo cấp sử dụng (FEM A1–A8 hoặc ISO M1–M8): cấp thấp (A1–A3) cho tần suất sử dụng thưa, cấp cao (A6–A8) cho sản xuất 3 ca liên tục. Lựa chọn sai cấp sử dụng là sai lầm kỹ thuật nghiêm trọng, ảnh hưởng trực tiếp đến tuổi thọ thiết bị.
Thông số kỹ thuật cần nắm trước khi mua cẩu trục
Dưới đây là bảng các thông số kỹ thuật chính và ý nghĩa thực tế — giúp bạn đối chiếu khi nhận báo giá từ nhà cung cấp:
| Thông số | Ký hiệu / Đơn vị | Giá trị tham khảo | Ý nghĩa thực tế |
|---|---|---|---|
| Tải trọng danh nghĩa | Q (tấn) | 0,5 – 500 tấn | Tải tối đa cho phép, KHÔNG bao gồm trọng lượng móc & dây |
| Khẩu độ | L (m) | 5 – 35 m | Khoảng cách giữa hai ray chạy dầm cầu |
| Chiều cao nâng | H (m) | 3 – 30 m | Khoảng cách từ sàn đến móc ở vị trí cao nhất |
| Tốc độ nâng | v (m/phút) | 2 – 12 m/phút | Tốc độ nâng đơn; giảm khi qua puly đổi hướng |
| Chu kỳ làm việc | ED (%) | 25% / 40% / 60% | Tính trong chu kỳ 10 phút chuẩn FEM/ISO |
| Điện áp vận hành | V | 380V 3 pha (chuẩn VN) | 1 pha 220V chỉ dùng cho tải ≤ 1 tấn |
| Cấp bảo vệ | IP | IP54 (ngoài trời / ẩm) | IP54 là mức tối thiểu khi lắp ngoài trời hoặc môi trường ẩm, bụi, hóa chất |
Lưu ý: Thông số trên mang tính tham khảo chung. Tải trọng thực tế cần tính thêm hệ số động (1,1–1,3×) và hệ số an toàn theo TCVN 4244 về thiết bị nâng.
Lưu ý an toàn điện quan trọng: Mọi cẩu trục đều phải lắp MCB/MCCB đúng dòng định mức motor thực tế, dây dẫn đúng tiết diện (ví dụ motor 11 kW 3 pha → MCB 3P 25A, dây ≥ 4 mm²), rơ-le nhiệt chống quá tải và nối đất bảo vệ (PE). Khi lắp ngoài trời hoặc môi trường ẩm/bụi/hóa chất, yêu cầu cấp bảo vệ tối thiểu IP54; môi trường cảng biển hoặc hóa chất nặng cần IP65 trở lên.
Cẩu trục khác pa lăng điện ở điểm nào?
Đây là câu hỏi nhiều chủ xưởng và kỹ sư hỏi nhất khi lần đầu chọn thiết bị nâng hạ. Câu trả lời ngắn: pa lăng điện là bộ phận nâng hạ tải (cơ cấu nâng), còn cẩu trục là hệ thống hoàn chỉnh gồm cơ cấu nâng + dầm + cơ cấu di chuyển ngang + cơ cấu di chuyển dọc.
Nói cách khác: pa lăng cáp điện KENBO CD1-VIP 5 tấn 12m 380V có thể dùng độc lập để nâng thẳng đứng, hoặc tích hợp vào cẩu trục dầm đơn để di chuyển hai chiều. Khi gắn pa lăng lên xe con (trolley) chạy trên dầm I hoặc dầm hộp, toàn bộ hệ thống trở thành cẩu trục.
- Pa lăng đơn lẻ: Chi phí thấp, lắp nhanh, di chuyển tải một trục (lên/xuống). Phù hợp kho nhỏ, điểm bốc xếp cố định.
- Cẩu trục dầm đơn: Di chuyển tải 2 chiều (ngang + dọc), bao phủ toàn bộ mặt bằng xưởng. Phù hợp nhà máy sản xuất, xưởng cơ khí, kho lắp ráp.
- Cẩu trục dầm đôi: Tải nặng từ 10 tấn trở lên, cần độ cứng cao, hoạt động liên tục 2–3 ca.
Lạc Hồng cung cấp pa lăng cáp điện KENBO CD1-VIP 5 tấn 12m 380V và pa lăng cáp điện KENBO CD1-VIP 10 tấn 20m 380V — đây là hai cơ cấu nâng thường được tích hợp trong hệ thống cẩu trục dầm đơn và dầm đôi phổ biến nhất tại thị trường miền Bắc và miền Nam.
Nên chọn cẩu trục nào cho từng nhu cầu thực tế?
Không có một kiểu loại cẩu trục nào phù hợp với mọi công trình. Dưới đây là phân tích theo nhu cầu thực tế để bạn chọn đúng ngay từ đầu:
| Nhu cầu / Quy mô | Kiểu loại phù hợp | Tải trọng gợi ý | Cơ cấu nâng phù hợp | Lưu ý |
|---|---|---|---|---|
| Xưởng cơ khí nhỏ, 1 vị trí làm việc cố định | Cẩu trục beo (jib crane) | 0,5 – 2 tấn | Pa lăng xích hoặc cáp điện 220V/380V | Chi phí đầu tư thấp nhất; bán kính hoạt động giới hạn |
| Xưởng sản xuất vừa, 1–2 ca/ngày | Cẩu trục dầm đơn | 2 – 10 tấn | Pa lăng cáp điện 380V | Khẩu độ 8–20m; tiết kiệm 20–30% chi phí so với dầm đôi |
| Nhà máy sản xuất liên tục 3 ca, tải nặng | Cẩu trục dầm đôi | 10 – 50 tấn trở lên | Pa lăng cáp điện ED 40–60%, 380V | Cần tính hệ số động và kiểm định theo TCVN 4244 |
| Bãi cảng, kho ngoài trời, sân xếp container | Cẩu trục cổng (gantry crane) | 10 – 100 tấn | Pa lăng cáp điện IP54+, 380V | Bắt buộc IP54 trở lên, cấp bảo vệ chống ăn mòn nếu gần biển |
| Dây chuyền lắp ráp, di chuyển tải theo lộ trình định sẵn | Cẩu trục monorail | 0,25 – 5 tấn | Pa lăng xích điện (êm, chính xác hơn) | Ray có thể uốn cong theo layout nhà xưởng |
Giá tham khảo: Cẩu trục dầm đơn 5 tấn khẩu độ 12m thường dao động khoảng 80 – 150 triệu đồng (chưa gồm lắp đặt, tùy thương hiệu và phụ kiện). Liên hệ hotline để nhận báo giá chính xác theo thực tế công trình.
An toàn vận hành và lắp đặt điện cho cẩu trục
An toàn cẩu trục là vấn đề sống còn — thiết bị nâng hạ thuộc nhóm máy móc nguy hiểm có yêu cầu kiểm định bắt buộc theo Thông tư 36/2019/TT-BLĐTBXH. Một số yêu cầu cốt lõi:
- Lắp MCB/MCCB đúng dòng: Motor 11 kW 3 pha 380V → MCB 3P 25A; motor 22 kW → MCB 3P 50A. Không được dùng MCB quá lớn vì mất tác dụng bảo vệ.
- Tiết diện dây dẫn: Tối thiểu 4 mm² cho motor đến 11 kW khoảng cách >20m; từ 22 kW trở lên dùng ≥ 10 mm². Chiều dài dây càng dài, tiết diện càng phải tăng.
- Rơ-le nhiệt: Bắt buộc lắp để ngắt motor khi quá tải nhiệt — phòng cháy cuộn dây.
- Nối đất bảo vệ (PE): Toàn bộ vỏ kim loại kết cấu cẩu trục phải nối đất, điện trở đất ≤ 4Ω.
- Cấp IP: Thiết bị lắp ngoài trời hoặc môi trường ẩm/bụi phải có IP54 trở lên. Cảng biển, môi trường hóa chất: IP65+.
- Hạn chế tải (overload limiter): Cẩu trục từ 5 tấn trở lên phải có thiết bị hạn chế tải tự động theo TCVN 4244.
- Tải thử: Sau lắp đặt, tải thử 110% tải danh nghĩa do đơn vị kiểm định chuyên môn thực hiện — người dùng không được tự thực hiện.
- Trang bị bảo hộ: Người vận hành và nhân viên làm việc dưới vùng nâng tải phải đeo mũ bảo hộ, giày mũi thép, không đứng trong hướng di chuyển tải. Chỉ 1 người điều khiển 1 cẩu trục tại một thời điểm.
Lịch bảo trì định kỳ cẩu trục — mốc giờ vận hành cụ thể
Bỏ qua bảo trì là lý do số một khiến cẩu trục hỏng giữa ca sản xuất, gây thiệt hại lớn hơn nhiều so với chi phí bảo dưỡng. Dưới đây là lịch bảo trì chuẩn ngành:
| Hạng mục | Tần suất / Mốc thời gian | Nội dung công việc |
|---|---|---|
| Kiểm tra hằng ngày trước ca | Mỗi ngày vận hành | Kiểm tra phanh, hành trình giới hạn, móc tải, dây cáp/xích có biến dạng không |
| Bôi trơn cáp thép | Mỗi 250 giờ vận hành hoặc 1 tháng | Bôi mỡ chuyên dụng cho cáp thép, kiểm tra độ mòn. Thay cáp khi mòn vượt 10% đường kính danh nghĩa hoặc đứt gãy sợi theo TCVN 4244 |
| Bảo dưỡng motor điện | Mỗi 6–12 tháng | Vệ sinh cuộn dây, kiểm tra điện trở cách điện, thay vòng bi nếu có tiếng ồn bất thường |
| Thay dầu hộp giảm tốc | Mỗi 1 năm hoặc 2.000 giờ vận hành | Xả dầu cũ, vệ sinh bên trong, nạp dầu hộp số đúng loại theo hướng dẫn nhà sản xuất |
| Kiểm tra phanh điện từ | Mỗi 3 tháng | Đo khe hở má phanh (tiêu chuẩn 0,2–0,6mm tùy model), điều chỉnh hoặc thay má phanh khi mòn |
| Bôi trơn xích nâng (nếu dùng pa lăng xích) | Mỗi 50 giờ vận hành | Bôi dầu/mỡ chuyên dụng. Thay xích khi bước xích mòn vượt 10% bước danh nghĩa |
| Kiểm định định kỳ (bắt buộc pháp lý) | Mỗi 12 tháng theo TT36/2019 | Do đơn vị kiểm định độc lập thực hiện: kiểm tra kết cấu, thử tải, cấp giấy chứng nhận |
Câu hỏi thường gặp về cẩu trục
Cẩu trục và cầu trục có phải là một không?
Về bản chất kỹ thuật, “cẩu trục” và “cầu trục” đều chỉ cùng một thiết bị: overhead crane / bridge crane. “Cầu trục” là từ kỹ thuật chuẩn trong tiêu chuẩn TCVN; “cẩu trục” là từ dân gian phổ biến ở miền Nam và trong giao tiếp thương mại. Cả hai từ đều được chấp nhận trong văn bản kỹ thuật thực tế.
Cẩu trục 5 tấn cần điện áp bao nhiêu?
Cẩu trục 5 tấn trở lên bắt buộc dùng điện 3 pha 380V. Nguồn 1 pha 220V chỉ phù hợp cho cẩu mini tải ≤ 1 tấn trong xưởng nhỏ. Nếu công trình chưa có lưới 3 pha, giải pháp thực tế là kéo dây 3 pha từ trạm điện, dùng máy phát 3 pha, hoặc chọn cẩu trục dùng động cơ đốt trong (diesel/xăng) — không có giải pháp “biến áp đổi pha” nào hiệu quả cho motor công nghiệp.
Cẩu trục lắp ngoài trời cần cấp bảo vệ IP bao nhiêu?
Tối thiểu IP54 khi lắp ngoài trời hoặc môi trường ẩm, bụi. Môi trường cảng biển, mưa trực tiếp cần IP65. Môi trường hóa chất hoặc chống cháy nổ (kho xăng dầu, nhà máy hóa chất) cần chọn thiết bị đạt tiêu chuẩn ATEX. Lắp sai cấp IP dẫn đến chập điện, hư motor, nguy cơ cháy nổ.
Có bắt buộc kiểm định cẩu trục không?
Có — bắt buộc theo pháp luật Việt Nam. Theo Thông tư 36/2019/TT-BLĐTBXH, cẩu trục (cầu trục) là thiết bị có yêu cầu nghiêm ngặt về an toàn lao động; phải được kiểm định kỹ thuật an toàn trước khi đưa vào sử dụng lần đầu và định kỳ mỗi 12 tháng bởi đơn vị kiểm định được Bộ LĐTBXH cấp phép.
Pa lăng cáp và pa lăng xích, loại nào phù hợp làm cơ cấu nâng cho cẩu trục?
Pa lăng cáp điện phù hợp hơn cho cẩu trục công nghiệp nhờ tốc độ nâng cao hơn (~8 m/phút chế độ đơn) — tăng năng suất khi tần suất nâng hạ cao. Pa lăng xích điện phù hợp khi cần vận hành êm (≤ 6,6 m/phút), môi trường cần ít tiếng ồn, hoặc lắp trên dây chuyền lắp ráp chính xác. Cả hai đều có dải tải trọng 0,5 – 50 tấn và đều dùng được với hệ thống cẩu trục dầm đơn/đôi.
Cẩu trục dầm đơn bảo trì như thế nào?
Bảo trì cơ bản gồm: kiểm tra phanh mỗi 3 tháng, bôi trơn cáp mỗi 250 giờ, thay dầu hộp giảm tốc mỗi 1 năm, bảo dưỡng motor mỗi 6–12 tháng và kiểm định pháp lý mỗi 12 tháng. Thay cáp thép khi độ mòn vượt 10% đường kính danh nghĩa theo TCVN 4244.
Lạc Hồng có tư vấn thiết kế và lắp đặt cẩu trục không?
Có. Đội kỹ thuật của Lạc Hồng hỗ trợ tư vấn chọn tải trọng, khẩu độ, loại dầm và cơ cấu nâng phù hợp theo thực tế nhà xưởng; cung cấp bản vẽ kỹ thuật tham khảo; hỗ trợ lắp đặt và hướng dẫn vận hành tại công trình. Liên hệ hotline để được tư vấn cụ thể theo từng dự án.
Vì sao chọn Lạc Hồng khi mua thiết bị nâng hạ?
Lạc Hồng là đơn vị phân phối thiết bị nâng hạ và máy móc xây dựng với nhiều năm kinh nghiệm phục vụ nhà thầu, xưởng cơ khí và nhà máy trên cả nước. Một số lý do cụ thể:
- Hàng nhập khẩu chính ngạch, có CO/CQ đầy đủ: Pa lăng cáp điện KENBO nhập khẩu chính hãng, hồ sơ hải quan minh bạch — không lo hàng nhái, hàng không rõ nguồn gốc.
- Bảo hành rõ ràng: 6 tháng cho thiết bị nâng hạ tiêu chuẩn; một số dòng có thời gian bảo hành dài hơn — kiểm tra theo từng sản phẩm khi đặt mua.
- Giao hàng toàn quốc: Kho hàng tại Hà Nội và TP. HCM, giao nhanh cho hầu hết các tỉnh trong vòng 1–3 ngày làm việc.
- Showroom thực tế: Xem và kiểm tra thiết bị trực tiếp tại showroom Hà Nội và TP. HCM. Văn phòng đại diện tại Đà Nẵng phục vụ khu vực miền Trung.
- Đội kỹ thuật hỗ trợ lắp đặt: Hỗ trợ tư vấn chọn thiết bị, hướng dẫn lắp đặt và vận hành tại công trình — không để bạn tự xử lý khi gặp sự cố.
- Hai thương hiệu, hai phân khúc: KENBO cho xưởng cần thiết bị cao cấp, tiêu chuẩn linh kiện cao; DOSU cho công trình vừa và nhỏ, ngân sách tối ưu.
Bạn có thể tham khảo thêm thông tin sản phẩm tại trang pa lăng cáp điện KENBO CD1-VIP 10 tấn 9m 380V hoặc liên hệ trực tiếp để được tư vấn hệ thống cẩu trục phù hợp với nhà xưởng của bạn.
Nếu công việc cần vận hành êm và ít ồn hơn, bạn có thể tham khảo thêm pa lăng xích điện, pa lăng xích điện KENBO, pa lăng xích điện DOSU — cùng dải tải trọng với dòng cáp, khác nhau ở tốc độ nâng và độ ồn.
